中纺服装城保温层渐变色氟碳漆涂装施工工艺

        4个单体120000㎡外墙保温层氟碳漆涂装的中纺服装城已正式启用，渐变色彩的保温一体板氟碳漆漆膜丰满、光泽柔和、渐变有度，其涂装工艺简单便捷。

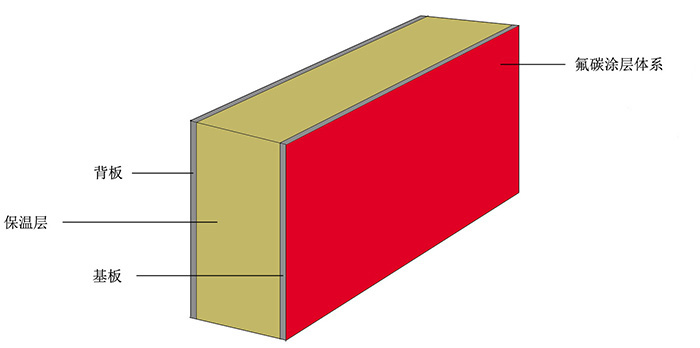

      保温装饰一体板对建筑外立面的美化作用主要是通过饰面层来实现的，而氟碳漆的涂装将其美化功能最大化。氟碳漆涂层的耐候性、耐腐蚀性、抗紫外线照射及高自洁性等性能使建筑外立面长期户外使用时靓丽如初。

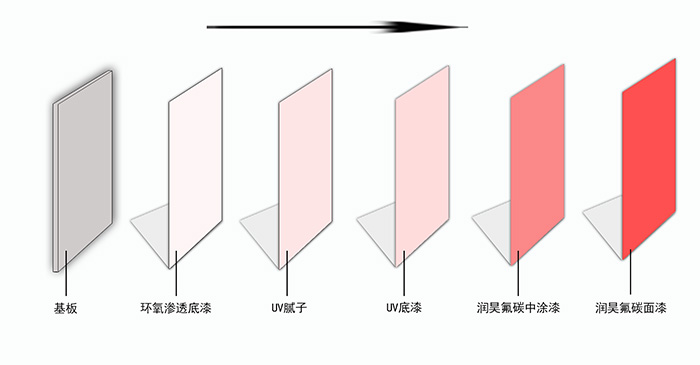

      青岛中纺服装城外墙保温装饰一体板氟碳漆饰面层的防护美观功能是整个涂层提供的，整体涂层体系每道工序的涂装都至关重要，有着各自的施工要求和功能作用。中纺服装城氟碳漆饰面层的工序如下：

      中纺服装城外墙保温饰面层涂装工艺均在生产车间完成，每道漆料的涂装都在洁净干燥环境中进行，以保证漆膜平整丰满、颜色光泽统一，无粉尘、颗粒等问题。每道漆料的涂装有着严格的操作规范、施工要求及各自的功能特点，其具体内容如下：

基板

      基板涂装前，需对其进行前处理，即定厚砂光，分别使用粗砂、细砂、精砂对基板进行打磨除尘处理，保证基材表面的平整度、粗糙度到达涂装要求。

      基板的前处理是保证涂层整体性能特点及涂装效果的基础，因此一定要对其进行严格的前处理。

环氧渗透底漆

      基板前处理完成后进行环氧渗透底漆的涂装。中纺服装城外墙保温一体板的环氧渗透底漆采用辊涂（正逆辊）的方式进行涂装。其渗透均匀，渗透为2mm左右；渗透完成后流水线操作进入下道工序的涂装。

      环氧渗透底漆可增强基材粗糙度，提高层间附着力；其渗透力强，对基板起到良好的封闭作用，防止基材中残存的水分、碱性等物质对涂层产生破坏。

UV腻子、UV底漆

      环氧渗透底漆辊涂完成后进行UV腻子、UV底漆的涂装。UV腻子和UV底漆同样采用流水性辊涂的方式进行涂装。涂装完成后，进入烘烤工序至完全干燥，后使用精砂打磨除尘，但勿将漆膜打穿。

      UV腻子和UV底漆对基板表面的细小缺陷进行找平填充，保证基板平整光滑更好的保证氟碳面漆的涂装效果。

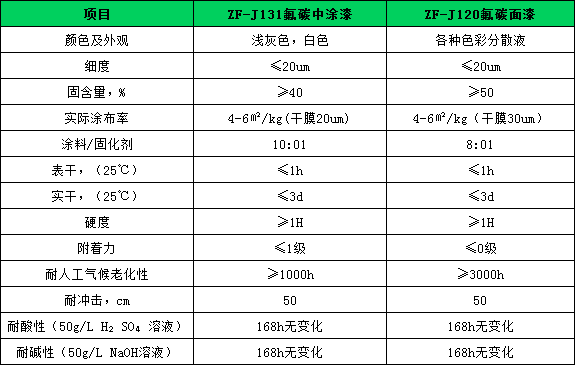

中氟氟碳中涂漆

      UV腻子和UV底漆工序完成后，进行中氟氟碳中涂漆的辊涂。中纺服装城保温一体板涂层中采用中氟白色氟碳中涂漆，辊涂膜厚（干膜）约为20μm，漆膜平整无流挂、光泽均匀。

      中氟氟碳中涂漆可以更好的增强氟碳面漆的附着力，提高氟碳面漆的涂布率，同时还可以更好的增强面漆丰满度，以保证优异的涂装效果。

中氟氟碳面漆

      氟碳中涂漆辊涂完成后，进入中氟氟碳面漆的辊涂。中氟氟碳中涂漆与中氟氟碳面漆之间可采用湿碰湿工艺，只需中涂漆表干即可进行氟碳面漆的涂装。中纺服装城外墙饰面层中氟碳面漆颜色为“橙色→黄色”的渐变，辊涂膜厚（干膜）约为30μm，漆膜平整无流挂、发花，颜色光泽均匀；漆膜烘烤完全干燥后，丰满度好，颜色艳丽、光泽柔和。

      氟碳面漆辊涂时，干膜厚度一定要在25μm以上，只有保证漆膜的厚度才能更好地将氟碳漆的耐候性、耐腐蚀性、耐盐雾性及高自洁性等性能特点充分展示出来，发挥防护及美观的作用。

      中纺服装城一期已正式投入使用，都市化商圈正逐步形成，鲜艳的氟碳漆涂层外墙熠熠生辉，感兴趣的客户可现场感受下涂装效果，相较于照片，无论是颜色还是光泽都更加丰满、漂亮、夺目。
