简析：“中氟”铜门用水性氟碳清漆ZF-WT350内容特点

      ZF-WT350铜门用水性氟碳罩光清漆是青岛中氟针对铜门行业特殊性能要求特别研发的一款具有防锈防腐蚀性能的水性功能型清漆涂装产品。其以性能优异的水性氟碳树脂为基料，添加增强附着力、高硬度、抗划伤性的助剂等研制而成，具有超低VOC、优异的施工性、干燥快、硬度高、附着力好、手感优、成膜致密户外耐久性好等特点，有效的保护铜门表面长期的防腐及装饰要求。

ZF-WT350产品特点

      1、水性功能型涂料，超低VOC含量，对环境及施工人员损害小；

      2、水性氟碳漆漆膜持久耐候，抵御紫外线照射，不易老化，QUV＞2000h；

      3、水性氟碳漆漆膜具有超高的防腐蚀性、耐水性及耐化学品性，通过1000h耐盐雾测试；

      4、具有优异的施工性，干燥快、硬度高及良好的附着力，漆膜致密手感好。

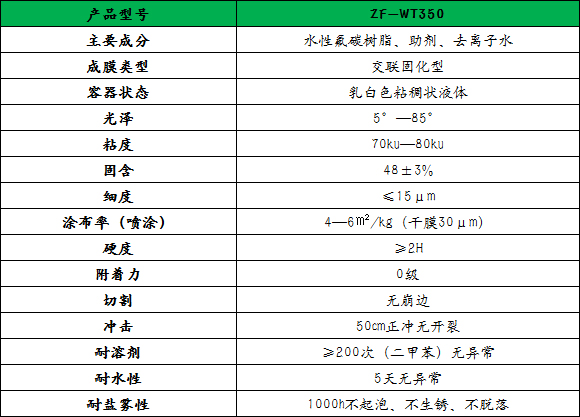

ZF-WT350技术参数

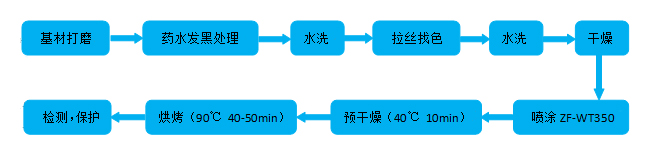

ZF-WT350工艺流程

ZF-WT350施工温度

      1、施工温度为5℃—40℃，相对空气湿度≤80%；

      2、施工现场需通风良好，具备干净的施工环境

ZF-WT350施工事项

      1、漆料配比：主漆：固化剂：水=10：1：1—1.5，搅拌均匀静置10min后涂装；

      2、漆膜要求：喷涂时，漆膜无流挂、无橘皮、无杂质等，表面均匀光泽一致；

      3、漆膜干燥：喷涂完毕后，放置40-50℃环境中预干燥10min表干，后90℃烘烤40-50min至实干；禁止湿膜直接高温烘烤；

      4、漆料使用：漆料混合搅拌均匀后需3h内用完，喷涂完毕后用清水清洗施工工具，避免固化；

      5、漆膜修复：如需修复，在原板面上打磨重涂即可；如需脱漆处理，需用专用脱漆剂脱漆。

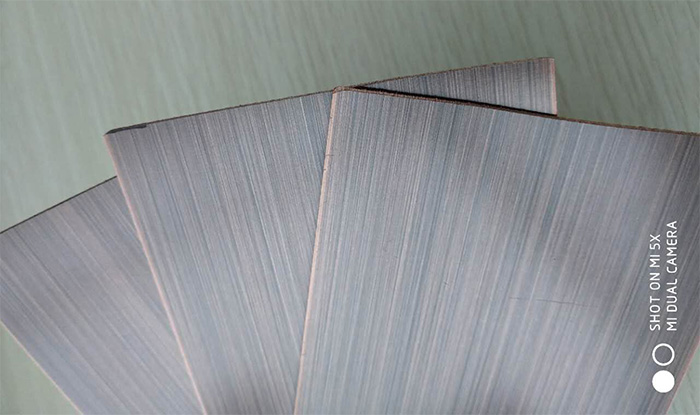

ZF-WT350注意事项

      1、注意施工环境的控制及洁净度

      2、注意漆膜表面的效果

      3、注意调配好的油漆可用时间

      4、注意固化剂的加量，切勿随意添加

      5、注意烘烤温度的控制，切勿直接高温烘烤
