行业动态
您的位置：首页 > 新闻资讯 > 行业动态

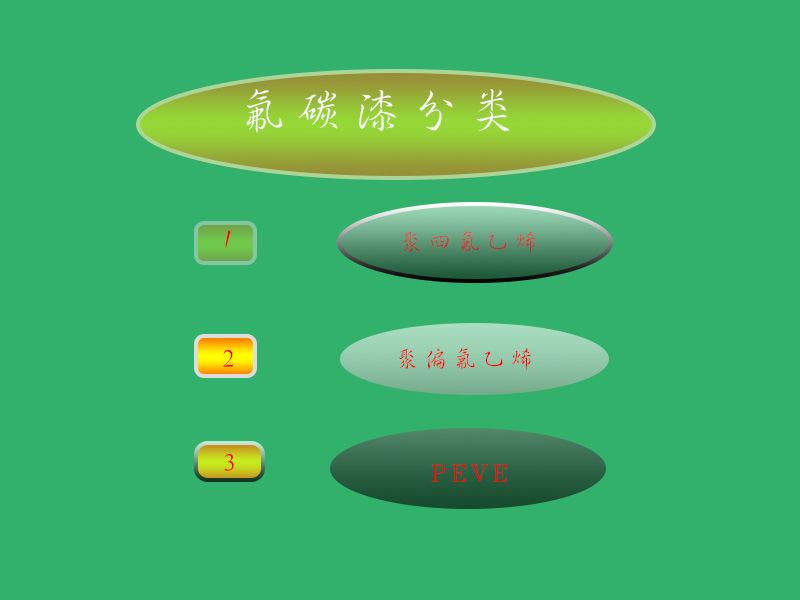

氟碳漆主要有PTFE、PVDF、PEVE等三大类型。氟碳涂料是指以氟树脂为主要成膜物质的涂料；又称氟碳漆、氟涂料、氟树脂涂料等。
聚四氟乙烯（Poly tetra fluoroethylene，简写为PTFE），一般称作“不粘涂层”或“易清洁物料”。这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易清洁水管内层的理想涂料。
耐高温——使用工作温度达250℃。
耐低温——具有良好的机械韧性；即使温度下降到-196℃，也可保持5%的伸长率。
耐腐蚀——对大多数化学药品和溶剂，表现出惰性、能耐强酸强碱、水和各种有机溶剂。
聚四氟乙烯管
聚四氟乙烯管
耐气候——有塑料中最佳的老化寿命。
高润滑——是固体材料中摩擦系数最低者。
不粘附——是固体材料中最小的表面张力，不粘附任何物质。
无毒害——具有生理惰性，作为人工血管和脏器长期植入体内无不良反应。
电绝缘性——可以抵抗1500伏高压电。
1、聚四氟乙烯具有“冷流性”。即材料制品在长时间连续载荷作用下发生的塑性变形(蠕变)，这给它的应用带来一定的限制。如当PTFE用作密封垫时，为密封严密而把螺栓拧得很紧，以致超过特定的压缩应力时，会使垫圈产生“冷流”(蠕变)而被压扁。这些缺点可通过加入适当的填料及改进零件结构等方法来克服。
2、PTFE具有突出的不粘性，限制了其工业上的应用。它是极好的防粘材料，这种性能又使它与其他物件的表面粘合极为困难。
3、PTFE的线膨胀系数为钢的10~20倍，比多数塑料大，其线膨胀系数随着温度的变化而发生很不规律的变化。在应用PTFE时，如果对这方面性能注意不够，很容易造成损失。
PVDF聚偏氟乙烯，外观为半透明或白色粉体或颗粒，分子链间排列紧密，又有较强的氢键，氧指数为46%，不燃，结晶度65%~78%，密度为1.77~1.80g/cm3,熔点为172℃,热变形温度112~145℃,长期使用温度为-40~150℃。
特性：
1、可射出及押出之氟化树脂（俗称热可塑性铁氟龙）。
2、极佳之耐化学特性。
3、耐磨，高机械强度及韧度。
4、耐候，抗紫外线及核射线。
5、耐热性佳并有高介电强度。
用途：耐化学性之零件、电线电缆等。
成型条件：干燥：原装包不须干燥
射出温度：180～230℃
模温：60～90℃
押出温度：180～265℃
模头：66～140℃
PEVE为氟碳树脂的一种，最早的PEVE为1982年日本旭硝子（AsahiGlass)株式会社推出的“Lumiflon”的氟烯烃与烷基乙烯醚的交替排列共聚树脂，该项产品提供了氟碳树脂在芳烃、酯类、酮类或醇醚类溶剂中的可溶性，同时在室温或低温条件下可固化成膜，一改过去只能在高温条件下才可固化的历史，大大地扩展了氟碳涂料的应用领域，可以说是意义重大。
一是超常的耐候性，
二是突出的耐盐雾性，
三是良好的抗沾污性和自清洁性。
颜色主要有红、蓝、黄、 墨绿、棕等颜色，但可以根据自己的喜好调制想要的颜色。
1）氟碳漆具有优良的耐候性能，根据涂层、施工、坏境的不同，氟碳涂料在10-30年内失光、失色的范围在肉眼允许的误差范围内。也就是说10-30年之后氟碳外墙和刚喷完之后的一月无明显的肉眼可见的差别。
2）优良的防腐蚀性能－于极好的化学精髓、漆膜耐酸、碱、盐等化学物质贺多种化学溶剂，为基本材料提供保护屏障；该漆膜坚韧－度高、耐冲击、抗屈曲、耐磨性好。显示出极佳的物理机械性能。
3）免维护、自清洁－碳涂层有极低的表面能、表面灰尘可通过雨水自洁，极好的疏水性（最大吸水率小于5%）极度小的摩擦系数（0.15-0.17），不会粘尘结垢，防污性好。
鉴于氟碳漆种类较多，客户在选择的时候咨询清楚厂家自己需要什么类型的氟碳漆，以更好的满足您的需求。中氟氟碳漆专业生产氟碳漆，水性氟碳漆等涂。能够提供更好、
