随着钢结构在众多领域的应用及长期遭受户外环境的腐蚀,越拉越多的钢结构防腐选择氟碳漆防腐涂装体系,利用氟碳漆涂层的强耐候性、优异的耐腐蚀性及高耐酸碱盐等特性,钢结构建筑物提供长达15年的户外防腐功能。
防腐涂装涂层性能的好坏不仅与涂料的选择、涂层的配套、涂装技术等有关,而且还与涂装时漆膜的厚度有着重要关系。因此,在钢结构漆料涂装方面对漆膜厚度有着严格的检测方法和规则。
漆料涂装中,涉及的漆膜厚度有两种概念,即湿膜厚度和干膜厚度。依据行业涂装设计和检测习惯,日常提及的漆膜厚度即指干膜厚度。
湿膜厚度的检测一般采用湿膜卡进行实测,测量进行时将湿膜仪稳定的放在底材表面的湿膜中,然后拿出湿膜卡检查其梳齿哪个最短的接触到了湿膜。湿膜厚度处于一个触到和没有触到的梳齿之间,通常取那个接触到的梳齿所标示的厚度。湿膜卡实测时至少要进行三次测量,以取得最具代表性的读数。
干膜厚度的检测则参照GB 50205-2001《钢结构工程施工质量验收规范》,规范中第14.2.2条对涂料、涂装遍数、涂层厚度的设计要求均有具体要求。如果设计对涂层厚度等没有具体要求时,涂层干膜的总厚度:室外应为150μm,室内应为125μm,其允许偏差为-25μm。每遍涂装干膜厚度的允许偏差为-5μm。
检查数量:按构件数量抽查10%,且同类构件不应少于3件。

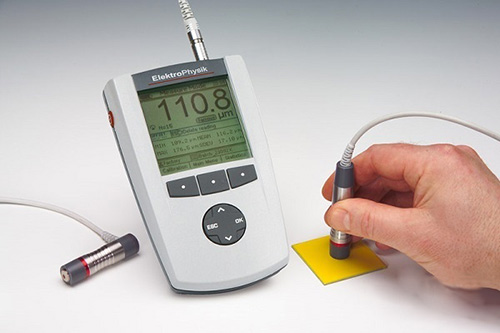

检验方法:用干膜测厚仪检查。每个构件检测5处,每处的数值为3个相距50mm测点涂层干膜的平均值。
干膜厚度的检测的原则通常采用的规则有80-20规则、85-15规则、90-10规则。对于一般的涂装,通常采用80-20规则或85-15规则,对于要求比较高的涂装则采用90-10规则。(一个完整的意思就是:至少有80%的测量点干膜厚度达到要求,其余的20%测量点至少要达到规定干膜厚度的80%。)
钢结构涂装的相关要求可参考GB 50205-2001《钢结构工程施工质量验收规范》,以便好的对钢结构的防腐施工。
