ZF-J130保温装饰一体板用氟碳漆施工工艺

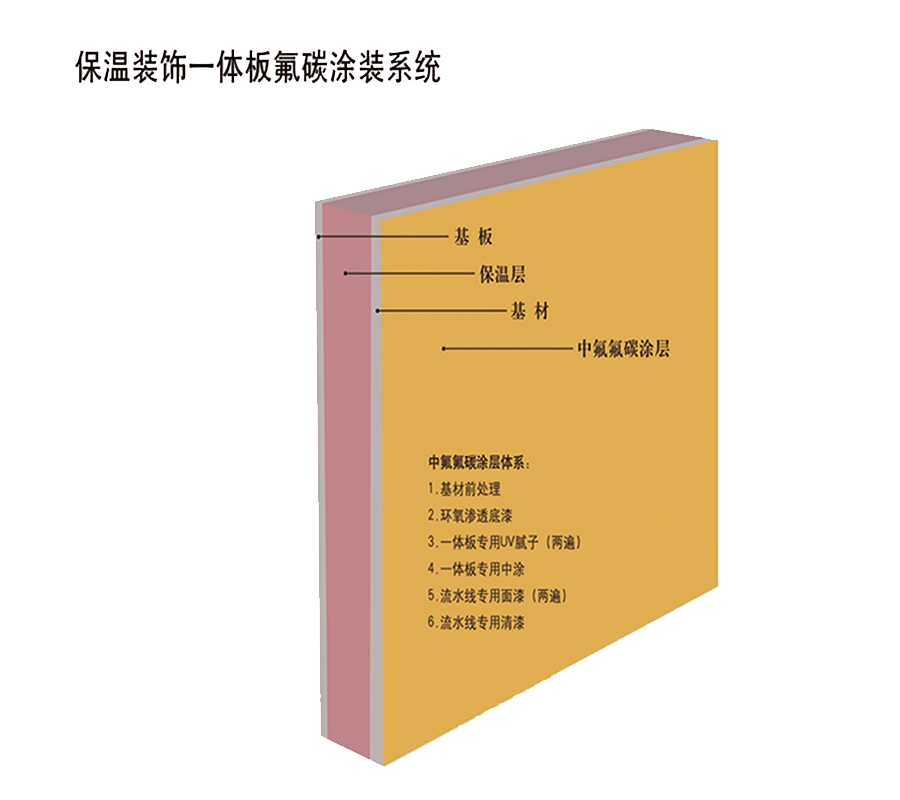

基材—→粗砂—→细砂—→精砂—→喷涂、辊涂渗透底漆—→干燥—→UV腻子—→UV灯固化—→UV底漆—→UV固化—→精砂打磨—→喷涂、辊涂专用氟碳底漆—→干燥—→喷涂、辊涂专用氟碳面漆—→干燥—→喷涂、辊涂专用氟碳罩光漆—→干燥—→检查覆膜

一、前处理

1、用100-200目砂纸/砂轮打磨，基板平整度达到施工要求，之后用溶剂擦拭去粉尘后晾干。

2、辊涂环氧渗透底漆：封闭基材碱析物的渗出，主剂：固化剂：稀释剂=10:2:2，用量为60-80g/㎡，粘度调制30s，膜厚控制在12-15μm（干膜）

3、干燥：辊涂后60-80℃烘烤4-6min表干，建议静置12h以上或70-80℃烘烤1-2h；

4、无机板专用UV腻子：流平好，易打磨，单辊或双辊，UV灯固化，用量约100-120g/㎡，精砂打磨除尘；

5、无机板专用UV底漆：封闭性好，单辊或双辊，UV灯固化，用量约100-120g/㎡，精砂打磨除尘；

1、底漆喷涂时粘度调制30-35s（涂-4杯），膜厚控制在15μm左右（干膜）为宜；

2、干燥：需先静置10min后，160-180℃烘烤30min，底漆完全干燥后才能喷涂面漆；

3、打磨：底漆完全干燥后用100-200目砂纸进行打磨，打磨均匀，不得有漏打的地方，不能将膜层打穿，打磨完毕应进行除尘处理；

1、面漆粘度调制30-35s（涂-4杯），膜厚控制在15-25μm之间，喷涂均匀，保证不流挂的前提下，尽可能的喷厚一些；

2、需先静置10min后，160±10℃烘烤30min±10min；

3、如氟碳面漆需喷涂2道，每道间隔时间为4小时；

1、喷涂一遍，膜厚（干膜）控制在15-20μm；

2、干燥：3-7天自行凉干或100±10℃左右烘烤30min±10min(两涂)；

1、施工温度 5-35℃,，底材基面温度不低于 5℃，湿度 75%以下，切勿在雨、雪、雾、霜、大风天气施工。

2、按照公司规定比例进行调配后充分搅拌均匀，通常为面漆：固化剂：稀释剂，10：1：2-5。

3、需用 200—300 目的金属网或尼龙网进行过滤，保证无结皮、无粒子。
