一针见血的实验案例
护航您成为又一个行业领袖

向下滚动

鲁能海西州储能发电项目

2024.10.29 2024.03.21
青岛中氟氟碳
23

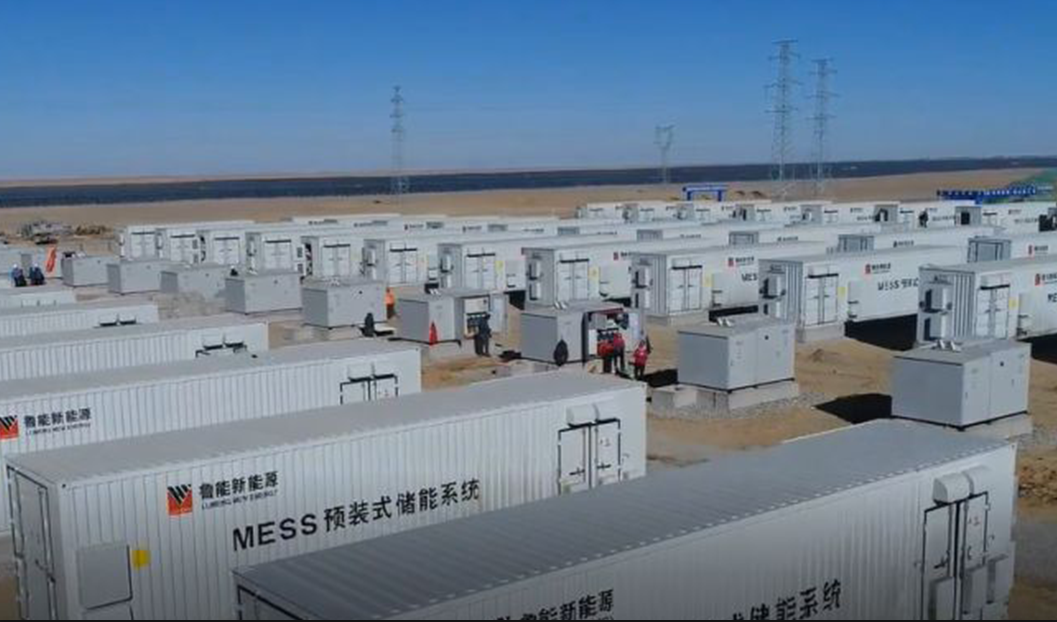

海西州储能发电项目已于2018年12月25日上午顺利并网发电,为千万用户提供电能。项目一期整体设计预装式储能系统50个,每个约计250㎡,全部采用重防腐涂装系统:环氧富锌底漆+环氧云铁中间漆+氟碳面漆。




基材前处理:表面除脂、除锈

表面脱脂

钢结构在除锈处理前应进行表面净化处理,表面脱脂净化方法可按表三选用。当采用溶剂做清洗剂时,应采取通风、防火、呼吸保护和防止皮肤直接接触溶剂等防护措施。

表面脱脂净化方法适用范围注意事项
采用汽油、过氯乙、丙酮等溶剂清洗清除油脂、可溶污物、可溶涂层若需保留旧涂层,应使用对该涂层无损的溶剂。溶剂及抹布应经常更换
采用如氢氧化钠、碳酸钠等碱性清洗剂清洗除掉可皂化涂层、油脂和污物清洗后应充分冲洗,并做钝化和干燥处理
采用op乳化剂等乳化清洗清除油脂及其他可溶污物清洗后应用水冲洗干净,并做干燥处理

表面除锈

根据GB/T 8923.1-2011,采用喷砂除锈的方式,喷射清理后的钢结构表面的除锈等级应达到Sa2.5级或St3级;表面清理后,应用吸尘器或干燥洁净的压缩空气清除浮沉和碎屑,清理后的表面禁止用手触摸。表面处理后的钢结构应及时涂刷底漆,表面处理与涂装之间间隔不宜超过4h,车间作业或相对湿度较低的晴天不应超过12h。涂装前如发现被污染或返锈,应重新清理至涂装要求。


Sa2.5非常彻底的喷射清理在不放大的情况下观察时,表面应无可见的油、脂和污物,并且没有氧化皮、铁锈、涂层和外来杂质。任何污染物的残留痕迹应仅呈现为点状或条纹状的轻微色斑。
St3非常彻底的手工和动力工具清理在不放大的情况下观察时,表面应无可见的油、脂和污物,并且没有附着不牢的氧化皮、铁锈、涂层和外来杂质。表面应具有金属底材的光泽



环氧富锌底漆:喷涂

产品特性

漆膜干燥迅速,具有阴极保护作用;具有优异的物理机械性能、优异的硬度、附着力;较好的耐盐雾性;良好的耐冲击性、耐水性、耐油性等。各性能参数均符合HG/T3668-2009。

性能参数


项目性能指标
容器中状态搅拌均匀后应无硬块,呈均匀状态
不挥发物中金属锌含量≥70%
适用期6h
施工性施工无障碍
表干≤0.5h
实干≤24h
耐冲击性50cm
附着力6Mpa
耐盐雾性≥600h,划痕处单向扩散≤2.0mm,未划痕区无气泡、生锈、开裂、剥落等现象

应用领域

适用于各种重防腐领域的金属底漆,适用于大型钢结构、桥梁、船舶、塔机、塔架、石油储蓄罐、货车货叉、起重吊臂等钢铁构件的防锈防腐。

施工工艺

环氧富锌底漆为双组分涂料,按主漆:固化剂:稀释剂=10 : 1 : 3的比例混合并搅拌均匀,适用期为6h,涂装过程中应不断进行搅拌,避免锌粉沉淀。

涂装时,采用空气喷涂,项目漆膜(干膜)厚度为120μm。

漆膜实干(24h)后,方可进行下道涂层的施工涂装。如有烘烤条件,建议进行(90±10)℃恒温烘烤25-30min至实干,可提高施工效率。

施工时,气温为5-35℃,相对湿度<80%,基材温度高于露点3℃;避免在大风、雨、雪、雾等天气施工。


氟碳面漆:喷涂

产品特性

① 超耐久性、超耐候性、防腐蚀性、强自洁性。

② 强附着力、高装饰性、防水防霉、耐酸碱性。

③ 良好的柔韧性、抗划伤性、耐洗刷性。

④ 优异的耐褪色、不脱落、不开裂、不粉化及耐磨损性能。

性能参数


项目性能指标
容器状态≤20μm
不挥发物含量≥50%
基料中氟含量21%
表干≤2h
实干≤24h
遮盖率≤0.9
硬度≥h
耐冲击性50cm
附着力≥5Mpa
弯曲试验2mm
耐酸性(50g/H2SO4
400h无异常
耐碱性(50g/NaOH)
400h无异常
耐溶剂(二甲苯)
≥200次无异常
耐湿冷热循环性(10次)
无异常
耐湿热性(1000h)
不起泡、不生锈、不脱落
耐盐雾性(1000h)
不起泡、不生锈、不脱落
耐人工气候老化(6000h)
不起泡、不开裂、不粉化、△E≤3.0,曝光率≥80%
自然气候暴露(5年)
不开裂、不粉化、涂层损失≤15%,失光率≤7%

应用领域

适用于各种大型构建筑领域、交通运输领域、军工设备、民用领域等金属基材的防腐涂装,如桥梁、大型体育场馆、市政建设、大型工业设备、船舶、石油化工及各种海洋设施等。

施工工艺

① ZF-S400B为双组分涂料,按主漆:固化剂:稀释剂=10 : 1 : 3的比例混合并搅拌均匀,静置10min后涂装施工,适用期6h。

② 涂装时,调节喷涂粘度为25℃ 23s左右,该项目漆膜(干膜)厚度为60μm。

③ 施工时,气温为5-35℃,相对湿度<80%,基材温度高于露点3℃;避免在大风、雨、雪、雾等天气施工。
